| | CP (TEMA-Typ: W) |
 | Konstruktionsmerkmale: - robuste Konstruktion, gute Inspektionsmöglichkeiten durch ziehbares Glattrohr- oder Rippenrohrbündel
- Sicherheitsabdichtung des beweglichen Rohrbodens durch 2 Dichtungen und Zwischenring mit Signalbohrungen
Anwendung:
Universell mit sehr gutem Preis-Leistungsverhältnis für den Wärmeaustausch von Flüssigkeiten und die Kühlung von Gasen einsetzbar. Typische Anwendungen: Ölkühlung in der Hydraulik, im Großmotoren- und Schiffbau. Einsatz beispielsweise als Zwischen- und Nachkühler an Kompressoren, als Kondensator etc. |
| | |
| | A-100 (TEMA-Typ: W) |
 | Konstruktionsmerkmale: - 1-wegiges, ziehbares Glattrohrbündel mit beweglichem Boden
- Breite Baugrößen-Abstufung durch eine große Anzahl genormter Einheiten
Anwendung:
Kühlung und Trocknung von Prozessgasen oder komprimierter Luft. Im Kompressorenbau Einsatz als Zwischen- und Nachkühler. Bei Gasführung durch die Rohre sehr gut als Pipelinekühler im Leitungsnetz zu verlegen. |
| | |
| | C-100 (TEMA-Typ: P) |
 | Konstruktionsmerkmale: - Das ziehbare Rohrbündel mit Ringdichtung ermöglicht eine größere Längendifferenz infolge unterschiedlicher Wärmeausdehnung zwischen Mantel und Innenrohren
- Das Rohrbündel kann gezogen werden, ohne den Deckel des beweglichen Bodens zu lösen
- 1-, 2-, 4- und 6-Wege-Ausführungen möglich
Anwendung:
Ein für die thermische Behandlung diverser Medien, von Luft oder Gasen universell geeigneter Wärmetauscher. Einsatz u.a. als Zwischen- und Nachkühler. |
| | |

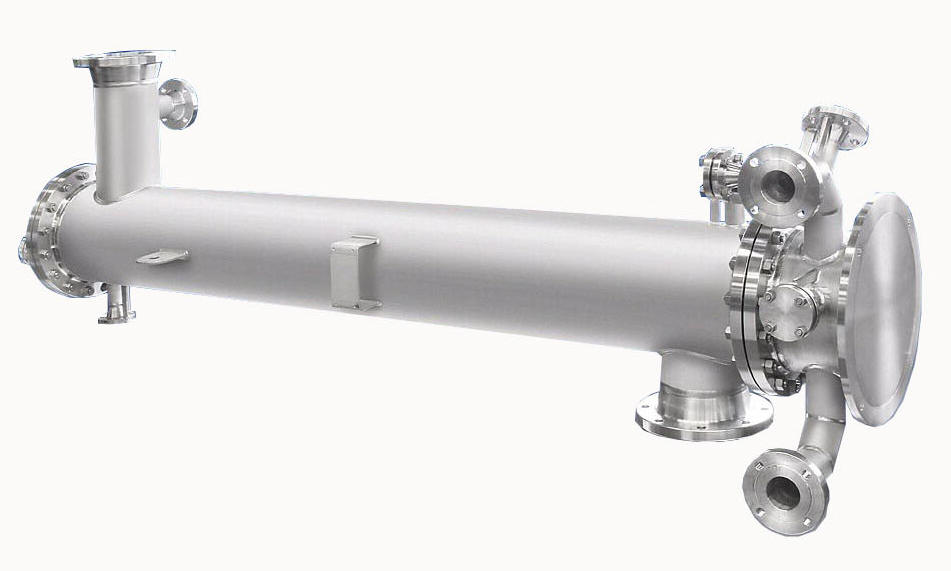

| | C-200 (TEMA-Typ: M) |
 | Konstruktionsmerkmale: - Nichtziehbares Rohrbündel mit oder ohne Kompensator im Mantel
- Sehr gute Wärmeübertragungsleistung durch größtmögliche Austauschfläche im Mantel
- 1-, 2-, 4- und 6-Wege-Ausführungen möglich
Anwendung:
Zum Kühlen und Aufheizen verschiedener Medien und für den Einsatz in diversen Prozessen. |
| | |
| | C-300 (TEMA-Typ: U) |
 | Konstruktionsmerkmale: - Das ziehbare U-Rohrbündel mit Ringdichtung ermöglicht eine größere Längendifferenz infolge unterschiedlicher Wärmeausdehnung zwischen Mantel und Innenrohren
- 2-, 4- und 6-Wege-Ausführungen möglich
Anwendung:
Besonders im Bereich hoher Drücke zum Kühlen und Aufheizen verschiedener Medien geeignet. Einsatz u.a. als Dampferzeuger und -kondensator, sowie in Prozessen mit großen Temperaturdifferenzen. |
| | |
| | C-400 (TEMA-Typ: T) |
 | Konstruktionsmerkmale: - Ziehbares Rohrbündel mit einer am beweglichen Rohrboden befestigten Umlenkkammer
- Rohrbündel kann gezogen werden, ohne die Umlenkkammer zu lösen
- Diese Ausführung hat eine große Eintrittszone am Bündel
- 1-, 2-, 4- und 6-Wege-Ausführungen möglich
Anwendung:
Prozeßkühler, Zwischen- und Nachkühler für Gase und Luft, Kondensator von Dämpfen. Anwendungen hauptsächlich in der chemischen Industrie. |
| | |
| | C-500 (TEMA-Typ: S) |
 | Konstruktionsmerkmale: - Ziehbares Rohrbündel mit innen befestigter Umlenkkammer in Klemmringausführung
- 2-, 4- und 6-Wege-Ausführungen möglich
- Ausgelegt für starke, unterschiedliche Wärmeausdehnungen zwischen Mantel und Innenrohren
- Größte Austauschfläche bei vergleichbarem Manteldurchmesser anderer Typen
Anwendung:
Für höchste Anforderungen (z.B. hohe Temperaturdifferenzen) in der chemischen Industrie und in Raffinerien. Neben der thermischen Behandlung flüssiger Medien kann der C-500 auch zur Kühlung von Gasen oder Luft sowie als Dampfkondensator eingesetzt werden. |
| | |
| | WRA (TEMA-Typ: M) |
 | Konstruktionsmerkmale: - Auslegung als Abgaswärmetauscher mit Hitzeschild am Gaseintritt zum Festrohrbündel
- Eintrittstemperaturen bis zu 600° C
- 1- und 2-Wege-Ausführungen
- gute Reinigungsmöglichkeiten der Rauchgasseite durch Inspektionsdeckel
Anwendung:
Wärmerückgewinnung aus den Abgasen von Verbrennungsmotoren, wie z.B. Gas-, Diesel- oder Schwerölmotore. |
